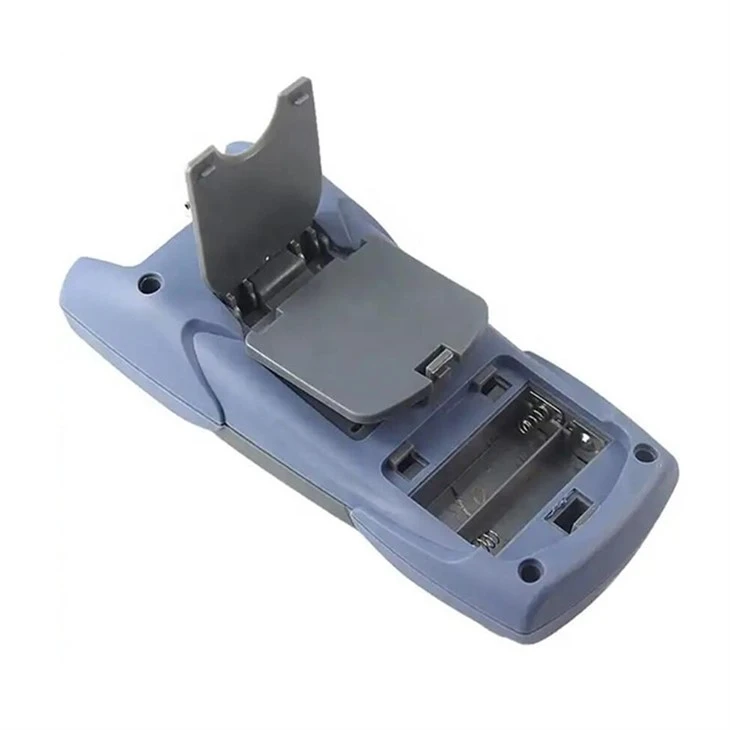

Nguồn điện quang và đồng hồ đo điện

1. Công tắc đèn nền

2. Tắt nguồn tự động

3. Tiêu thụ điện năng thấp hơn

4. Chức năng bộ nhớ bước sóng

5. Được tích hợp với máy dò quang học hiệu suất cao

Q: Màn hình LED yếu, không thể hiển thị khi được bật?

Có thể là dữ liệu hiển thị LED là bất thường do không đủ năng lượng pin và thay thế kịp thời của pin?

Có thể là đầu nối bị lỗi, bẩn hoặc bị khóa. Kết nối lại đầu nối và làm sạch cảm biến.

Có một số dao động trong công suất quang đầu ra khi máy vừa bật. Vui lòng làm nóng nó trong 15 phút trước khi sử dụng nó. Các biện pháp phòng ngừa:

1. Tránh nhìn trực tiếp vào cổng đầu ra trong khi làm việc, vì laser có thể gây hại cho mắt bạn.

2. Nếu không được sử dụng trong một thời gian dài, vui lòng sử dụng nắp bụi để bảo vệ cổng đầu ra.

3. Nếu không được sử dụng trong một thời gian dài, vui lòng tháo pin kịp thời để tránh làm hỏng mảnh pin.

4. Không tự tháo rời nhạc cụ để tránh gây ra sự cố nghiêm trọng hơn.

5. Vui lòng làm sạch bụi bẩn bằng một miếng cotton nhúng vào rượu.

Hỏi: Sự khác biệt giữa máy đo công suất quang và máy kiểm tra sợi quang là gì?

Đồng hồ đo công suất quang học đề cập đến một dụng cụ được sử dụng để đo công suất quang tuyệt đối hoặc mất năng lượng quang tương đối đi qua một phần của sợi quang. Trong các hệ thống sợi quang, đo công suất quang học là cơ bản nhất, giống như một đồng hồ vạn năng trong thiết bị điện tử; Trong phép đo sợi quang, đồng hồ đo công suất quang là một đồng hồ đo thường được sử dụng cho tải trọng nặng. Bằng cách đo công suất tuyệt đối của thiết bị truyền hoặc mạng quang, đồng hồ đo công suất quang học có thể đánh giá hiệu suất của thiết bị quang.

Có hai loại thử nghiệm sợi quang thường được sử dụng: bút ánh sáng đỏ và thử nghiệm OTDR.

1. Bút ánh sáng đỏ: Sợi đuôi lõi ngắn trong nhà có thể được đánh bóng bằng bút đèn đỏ. Bút ánh sáng đỏ phát ra ánh sáng nhìn thấy được, được truyền qua các sợi quang. Khi sợi đuôi bị vỡ, sẽ có một hiện tượng "rò rỉ ánh sáng". Bằng cách quan sát với mắt thường, có thể xác định liệu có sự phá vỡ ở giữa sợi quang khoảng cách ngắn hay không.

2. OTDR: Tên tiếng Anh đầy đủ của OTDR là máy đo độ phản xạ miền thời gian quang học, có nghĩa là máy đo độ phản xạ miền thời gian quang học trong tiếng Trung. OTDR là một thiết bị tích hợp quang điện tử chính xác được sản xuất bằng cách sử dụng tán xạ ngược được tạo ra bởi sự tán xạ Rayleigh và phản xạ Fresnel khi ánh sáng được truyền trong các sợi quang. Nó được sử dụng rộng rãi trong việc bảo trì và xây dựng các đường cáp quang, và có thể đo chiều dài của sợi quang, suy giảm truyền của sợi quang, suy giảm khớp và vị trí lỗi. Khoảng cách giữa điểm ngắt kết nối sợi quang và điểm kiểm tra có thể được kiểm tra.

Đồng hồ đo công suất quang học đề cập đến một dụng cụ được sử dụng để đo công suất quang tuyệt đối hoặc mất năng lượng quang tương đối đi qua một phần của sợi quang. Trong các hệ thống sợi quang, đo công suất quang học là cơ bản nhất, giống như một đồng hồ vạn năng trong thiết bị điện tử; Trong phép đo sợi quang, đồng hồ đo công suất quang là một đồng hồ đo thường được sử dụng cho tải trọng nặng. Bằng cách đo công suất tuyệt đối của thiết bị truyền hoặc mạng quang, đồng hồ đo công suất quang học có thể đánh giá hiệu suất của thiết bị quang. Bằng cách kết hợp đồng hồ đo công suất quang với nguồn sáng ổn định, có thể đo tổn thất kết nối, xác minh tính liên tục và giúp đánh giá chất lượng truyền của các liên kết quang.

H: Những phép đo nào có thể sử dụng nguồn ánh sáng và đồng hồ nguồn được sử dụng cho?

Đồng hồ đo công suất quang học có thể được sử dụng để đo độ suy giảm kênh quang, độ nhạy của máy thu, tín hiệu - với - tỷ lệ nhiễu và công suất quá tải máy thu.

Máy đo công suất quang học là một thiết bị được sử dụng để đo cường độ của công suất quang học, có thể được sử dụng để đo công suất quang trực tiếp và đo tương đối suy giảm quang học. Đây là một công cụ thử nghiệm cơ bản thiết yếu để nghiên cứu, phát triển, sản xuất, xây dựng, bảo trì và các bộ phận khác trong các hệ thống truyền thông sợi quang.

Trong các hệ thống sợi quang, đo công suất quang học là cơ bản nhất, giống như một đồng hồ vạn năng trong thiết bị điện tử; Trong phép đo sợi quang, đồng hồ đo công suất quang là một đồng hồ đo thường được sử dụng cho tải trọng nặng.

Bằng cách đo công suất tuyệt đối của thiết bị truyền hoặc mạng quang, đồng hồ đo công suất quang học có thể đánh giá hiệu suất của thiết bị quang. Bằng cách kết hợp đồng hồ đo công suất quang với nguồn sáng ổn định, có thể đo tổn thất kết nối, xác minh tính liên tục và giúp đánh giá chất lượng truyền của các liên kết quang.

Q: Làm thế nào để sử dụng nguồn ánh sáng quang và đồng hồ đo năng lượng để đo độ suy giảm ánh sáng?

1. Khi đo công suất quang tuyệt đối, chỉ cần kết nối nguồn sáng và xem giá trị tính bằng DBM trong hàng thứ hai của màn hình, là giá trị công suất quang.

2. Đo độ suy giảm của sợi quang. Nếu bạn biết giá trị phát sáng của thiết bị phát sáng -, bạn có thể kết nối trực tiếp sợi để đo và sau đó trừ đi giá trị từ giá trị phát sáng của ánh sáng - thiết bị phát ra để có được giá trị suy giảm của sợi quang.
